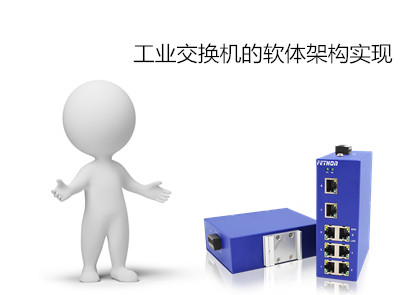

工業交換機的軟體架構分為三個部分：驅動單元、協議單元以及應用單元。下面由江蘇交換機廠家淺析工業交換機的軟體架構實現。

驅動單元包含兩個部分：SPI總線驅動和多媒體控制驅動。SPI通信驅動的功能是在交換芯片內部實現讀寫寄存器，屬字符型驅動，多媒體控制驅動的功能是在交換芯片和CPU之間傳遞數據幀，屬網絡設備驅動。

協議單元包含快速環網保護協議和網絡通訊協議兩部分。網絡通訊協議是操作系統自帶的，在剪裁內核時添加該協議就可以了。快速環網保護協議實現的功能是環網的保護和冗余網路的備份。該協議是基于快速生成樹協議開發的，是適用于工業網絡的數據鏈路協議，在避免環網所引起的廣播風暴的同時，還能夠在網路故障時，快速切換至備份網路，從而為上層業務的正常運行提供保證。與快速生成樹協議相比，快速環網保護協議的優點是收斂速度和網路切換速度更快，<200毫秒。

應用單元包含兩類模塊，一類是網絡應用相關的模塊，比如TELNET服務器端，F(xiàn)TP用戶端，NFS用戶端。TELNET服務器端的功能是網絡上的PC端遠程登陸交換機軟件平臺，從而實現了對交換機遠程管理，F(xiàn)TP的功能是和網絡上其他主機之間建立文件傳輸機制，NFS功能是和其他PC端之間共享文件。另一類是對交換機內部的特殊功能寄存器訪問的相關模塊，比如：VLAN、PORT、ARL等，是實現管理與維護對工業交換機后臺管理的工具，VLAN是為了實現基于端口的虛擬局域網劃分，PORT是為了查看端口狀態和網路狀態，ARL是為了查看地址轉發表。
