YG45H(精鑄)Y型過濾器
| 型號： | YG45H | 口徑： | DN15-DN600 |
| 壓力： | 1.6-4.0Mpa | 材質： | 鑄鋼、鑄鐵 |
過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。目前，我國基本上都采用R406型除污器，該除污器體積小、阻力大，安裝不方便，而且排污時間長、成本高，未能很好滿足廣大用戶的要求。我廠針對以上問題，進行改進制作，研制成這類系列的過濾器，其體積基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。該過濾器體積小、濾眼細，阻力小、效率高，安裝檢修方便、成本低，并排氣時間短，對一般小型號者只需5-10分鐘。
技術參數：
| 殼體材質 | 碳鋼 黃鋼 | 不銹鋼 |
| 濾框?yàn)V網材質 | 不銹鋼 | |
| 密封件材質 | 耐油石棉 丁腈橡膠 聚四氟乙烯 | |
| 工作溫度(℃) | -30～380 | -80～450 |
| 連接形式 | 法蘭連接 對焊連接 螺紋連接 | |
| 公稱壓力(Mpa) | 0.6-5.0 | |
| 過濾精度(目/in) | 10-300 | |

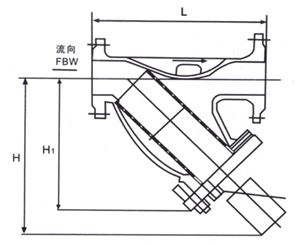

主要尺寸：
DN | L | H | H1 | 有效過濾面積m 2 | |
15 | 1/2 | 145 | 70 | 150 | 0.00185 |
20 | 3/4 | 150 | 70 | 150 | 0.00281 |
25 | 1 | 155 | 80 | 160 | 0.00343 |
32 | 11/4 | 180 | 90 | 180 | 0.00486 |
40 | 11/2 | 200 | 100 | 240 | 0.00767 |
50 | 2 | 220 | 130 | 250 | 0.01160 |
65 | 21/2 | 250 | 165 | 350 | 0.02111 |
80 | 3 | 280 | 195 | 390 | 0.03029 |
100 | 4 | 320 | 230 | 450 | 0.04063 |
125 | 5 | 370 | 300 | 520 | 0.05589 |
150 | 6 | 430 | 335 | 580 | 0.07709 |
200 | 8 | 495 | 420 | 690 | 0.11967 |
250 | 10 | 550 | 500 | 800 | 0.19155 |
300 | 12 | 640 | 580 | 950 | 0.26738 |
350 | 14 | 700 | 640 | 1150 | 0.32535 |
400 | 16 | 800 | 700 | 1360 | 0.40946 |
450 | 18 | 850 | 790 | 1480 | 0.52837 |
500 | 20 | 900 | 875 | 1650 | 0.65385 |
